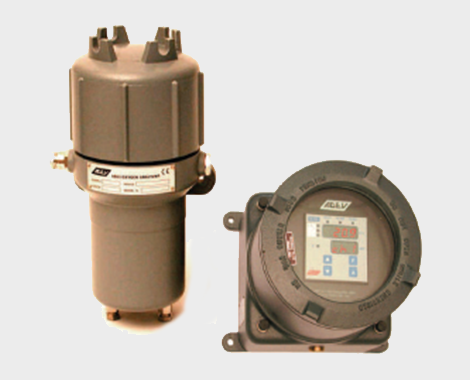

4400機械順磁氧分析儀

 機械順磁氧分析儀4400

　　機械順磁氧分析儀是利用氧氣的順磁物理特性,根據機械順磁的"不平衡"測試系統原理進行設計的.

　　當氧氣進入傳感器時,產生力矩,使得啞鈴球發生偏轉,反饋電流的大小與被測氣體的體積磁化率成正比,通過計算,直接形成于氧氣分壓的比例關系,這樣氧含量就可以通過測量電流大小而精確得到.

　　順磁氧分析儀傳感器部分為普通型和防爆型兩種設計，這兩種類型的儀表均為鋁鑄造材質，允許運行在復雜而又惡劣環境工況.

　　傳感器組件外殼為不銹鋼

　　是根據氧氣具有高順磁性這*特點而設計的，在混合氣中，氧氣的磁化率比其它

　　氣體高出數倍至數百倍，所以混合氣體的磁化率幾乎完全取決于含氧氣的多少

　　在*個密閉的氣室內，裝有兩對不均勻磁場的磁*，它們的磁場強度梯度正好相反。兩個石英空心球(內充高純潔凈的氮氣或氬氣)置于兩對磁場的間隙中，鉑金屬絲帶固定在殼體上，這樣，啞齡球只能以金屬帶為軸轉動，而不能上下移動，在啞齡球與金屬帶交點處裝有*平面反射鏡。

　　被測樣氣由入口進入氣室后，它就充滿了氣室。兩個空心球被樣品氣包圍，被測樣品氣的氧含量不同，其體積磁化率的K值也不同，球體所受到的作用力FM就不同。如果啞鈴上的兩個空心球體積相同，體積磁化率值相等，兩個球體受到的力大小相等、方向相反，對于中心支撐點金屬帶而言，它受到的是*個力偶MM的作用，這個力偶促使啞鈴以金屬帶為軸心偏轉，這個力偶矩為：

　　MM = FM * 2PP

　　式中：PP……球體中心至金屬帶的垂直距離(啞鈴的力臂)。

　　在啞鈴做角位移的同時，金屬帶會產生*個抵抗啞鈴偏轉的復位力矩以平衡MM。被測氣體氧含量不同，旋轉力矩和復位力矩的平衡位置就不同，也就是啞鈴的偏轉角度Ψ就不同，這樣，啞鈴偏轉角度Ψ的大小，就反映了被測氣體中氧含量的多少。

　　對啞鈴球偏轉角度Ψ的測量，大多是采用光電系統來完成的。這個上面磁機氧檢測器示意圖已有圖示。由光源發出的光投射在平面反射鏡上，反射鏡再把光束反射到兩個光電元件(如硅光電池、硒光電池)上。

　　在被測樣氣不含氧時，空心球處于磁場的中間位置，此時，平面反射鏡將光源發出的光束均衡地反射在兩光電元件上，兩個光電元件接收的光能相等。*般兩個光電采用差動方式連接，因此，光電組件輸出為零，儀器輸出也為零。

　　溫度控制器：保證傳感器的工作穩定性

　　性能特點

　　精度：±1%FS

　　重復性：±0.3%(短期)

　　線性度：±1%

　　響應時間：T90<3秒

　　零點漂移：±0.1%FS/周

　　量程漂移：±0.1%FS/周

　　樣品流量：250~~1000毫升/分鐘。

　　進氣壓力:0.003Mpa(通過流量開關控制 )

　　測量范圍：

　　0-2%、0-5%、0-7.5%、0-10%、0-15%、0-20%、0-25%、0-100%、15-25%、20-30%、90-100%、95-100%、98-100%

　　樣氣接口：1/4”或6mm卡套連接

　　相對濕度：0-90%。

　　溫度范圍：- 10至+ 45℃

　　環境溫度：可到70℃。

　　內部樣氣管件材料：316ss、303SS、鉑銥合金、玻璃、聚四氟、氟橡膠等

　　信號輸出：4-20mA

　　電源要求：24 VDC 50VA 或者是 115Vac—220Vac 50/60HZ 40VA

　　傳感器重量：8.5KG

　　外形尺寸：180 x 155 x 325

　　防護等*：IP65

　　防爆等*：II GD EEx-d IIC T6 IP65 T85°C

　　防爆認證：ATEX

　　應用 區域：Zone1/Zone21
