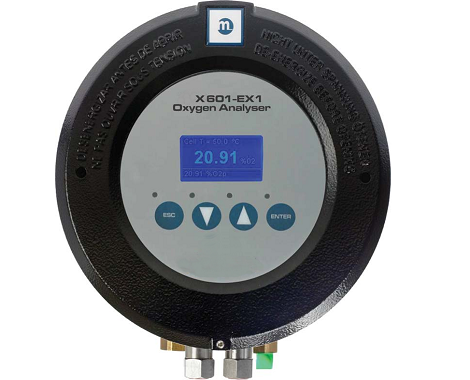

X601熱磁氧分析儀
X601熱磁氧分析儀是堅固耐用、線性和穩定的氧氣分析儀用于測量諸如氫氣、氮?dú)饣蚩諝獾葰怏w。分析儀的傳感器封裝在堅固的外殼中，適合應用的范圍很廣。而安裝火焰捕捉器后，該分析儀就具備防爆性能，可以用于危險場合。
亮點
緊湊并堅固的設計，帶防爆外殼和4-20mA隔離輸出
ATEX, IECEx & CCSAUS等危險場合認證
觸摸屏式操作，不用非防爆工作申請就可進行校驗或調節
優異的精確度，優于滿量程的1%
零漂穩定性，每月小于量程的0.25%
強大的污染防護性，基于傳感元件的獨特設計
維護費用低，只需小維護
可用量程：0-1%*直到0-25%，或者是80-100%，90-100%等特殊量程
指標性能
測量原理：熱磁式氧氣傳感器
氣體：過程氣體取樣，非冷凝，固體顆粒 < 3 μm
量程范圍：氧氣含量從 0-1% *直到 0-50% 可選，特殊量程 80-100% 或者 90-100%
顯示分辨率：0.01%
顯示類型：背光 LCD
精 度： < 量程的±1% 或者 ±0.02% 的氧氣含量 ，(不包括特殊量程)取兩者中數值大的*個;
特殊量程的精度 (80/90 - 100%)< 0.2% O2
響應時間 (T90)： < 15 秒HSR功能需開啟
重 復 性：量程的±0.2% 或者 0.01% O2 ，取兩者中數值大的*個
線 性：量程的±0.5% 或者 0.05% O2 ，取兩者中數值大的*個
零點穩定性每月量程的±0.25%
滿量程穩定性每月量程的±0.25%
樣氣流量：100-600 ml/min
流量影響：<量程的 1% ，(300ml/min下校驗)在 100-600ml/min 流量范圍內
樣氣壓力：0-3 barg (43 psig)
樣氣溫度：0-45°C (可到55°C，但須匹配更高設定溫度的取樣室)
取樣室溫度：標準 50°C (55°C 和 60°C 可選)
背 景 氣：產品可以在用戶指定的背景氣中進行校驗，以提高精度
輸入/輸出
模擬輸入：2 路 4-20mA 輸入;*路用于外置式傳感器，可顯示在屏幕上
另*路用于過程工況的動態補償
模擬輸出：2 路 4-20mA 輸出 (隔離式)
輸出范圍：*路范圍和儀表的校驗范圍*致，第二路可在*路范圍內任意設置。
報 警：2 路 單刀雙擲型 (SPCO) 繼電器，數值報警(250 V, 5 A)
數據采集：用戶可通過數字通訊采集分析儀的輸出信號，而本機則可以存儲40個報警點和氧氣含量讀數的值，這些數據都帶有日期和時間說明
數字通訊：基于RS485協議的MODBUS RTU
供電電源：24 V DC; 1.5 A
工作條件
環境溫度：-20°C ~ +55°C (取決于設定值)
機械指標
預熱時間：< 30 分鐘
穩定時間：15 分鐘
尺 寸：234 x 234 x 172mm (w x d x h)
重 量：9.7 kg
氣路材質：316 & 430F 不銹鋼，硼硅玻璃，鉑金， 3M 2216膠水
密封圈材質氟橡膠，硅或者合成橡膠
氣路連接：1/4" NPT，1/4" 管路 或者 6mm 管路 3M，2216膠水
防護等*：IP66， NEMA 4X
危險區域認證
ATEXII 2 G Ex d IIB+H2 T3 Gb
IEC ExII 2 D Ex tb IIIC T137°C Db IP66 T amb -40°C ~ +55°C
