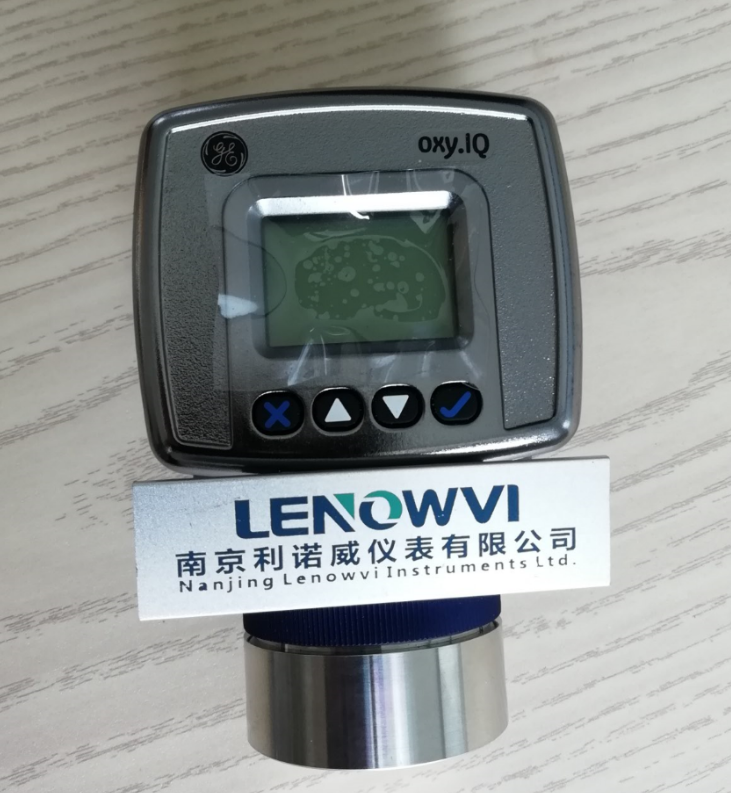

OXY.IQ在線氧分析儀
產品規格

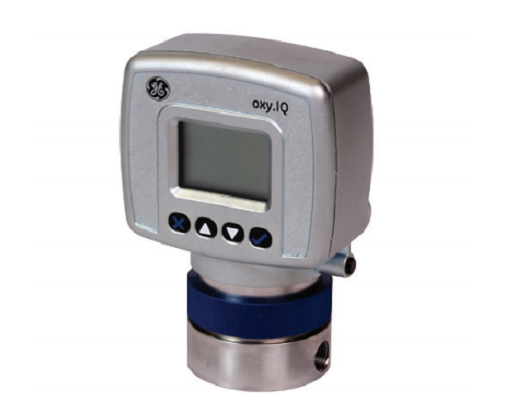

OXY.IQ Panametrics 氧氣變送器 是一個可靠性和性價比極高的兩線制回路供電變送器，可提供 4 到 20 mA 的線性輸出。它有十個 ppm 氧含量測量范圍 (10、 20、 50、 100、 200、 500、
1000、 2000、 5000 和 10000 ppm)和八個百分比范圍 (1、 2、 5、10、 21、 25、 50 和 100%)。所有范圍均可由用戶進行選擇。這一結構緊湊的變送器采用了久經考驗的傳感器技術，可精確測量各種氣體中的 O2 含量，并且可用于危險 (分級)環境。
氧傳感器工藝浸濕材料：SS 工藝單元： 316 不銹鋼， Viton® O 形環，鍍金傳感器電觸點和玻璃
技術參數
用戶可選的測量范圍
• PPM 傳感器：
- 0 至 10 ppmv O2 (僅 OX-1 或 OX-2)
- 0 至 20 ppmv O2 (僅 OX-1 或 OX-2)
- 0 至 50 ppmv O2 (僅 OX-1 或 OX-2)
- 0 至 100 ppmv O2
- 0 至 200 ppmv O2
- 0 至 500 ppmv O2
- 0 至 1000 ppmv O2
- 0 至 2000 ppmv O2
- 0 至 5000 ppmv O2
- 0 至 10,000 ppmv O2
• 百分比傳感器：
- 0% 至 1% O2
- 0% 至 2% O2
- 0% 至 5% O2
- 0% 至 10% O2
- 0% 至 25% O2
- 0% 至 50% O2
精 度：• 校驗點處為量程的 ±1%• 對于 0 至 10 ppmv O2 量程 (OX-1, 2)，校驗點處為量程的 ±2%
重 復 性：• 量程的 ±1%• 對于 0 至 10 ppmv O2 量程 (OX-1, 2)，為量程的 ±2%
分 辨 率：量程的 ±0.1%
線 性 度：量程的 ±2% (OX-1, 2, 3, 5) ;量程的 ±5% (OX-4)
氧傳感器工作溫度：0°C 至 45°C
采樣壓力：在操作和校驗時排空為大氣壓力
大氣壓力影響：讀數的 ±0.13%/mmHg (與絕壓成正比)。校驗過程中，壓力和流速必須保持恒定。
工藝連接：1/8” NPT-F 入口和出口
尺 寸：4.10 in. x 2.75 in. x 2.05 in.
重 量：1.35 lb (612 g)
采樣流速：建議為 1.0 SCFH (500 cc/min)
本質安全 (IS) 安裝：本質安全安裝 (正在等待認證)需要 MTL7706 齊納阻擋層和 IS 電纜。
電源要求：24 到 28 VDC，50 mA
輸出：使用齊納阻擋層時總負載必須等于 250 ? ±5%
耐火性 (Div 2) 和一般用途安裝：不使用齊納阻擋層。
電纜：p/n 704-1317，藍色外套，雙絞線，接頭;26 AWG 接頭， 2 m 或 10 m 標準長度
電源要求：9 到 28 VDC 回路電源，最大 0.7 W
電氣分級 (待認證)：
帶有齊納阻擋層的本質安全包裝：
美國 / 加拿大
IS for Class I, II, III, Div. 1, Groups A, B, C, D, E, F, G, T6
AEx ia IIC T6; Ex ia IIC T6; Tamb -20 to +60°C
EU ATEX 和國際 IECEx
Ex ia IIC Ge T6
Ex ta IIC De T85C; Tamb -20 to +60°C
標準套件;耐火性，不使用齊納阻擋層或電隔離器：
美國 / 加拿大
Class I, Div. 2, Groups A, B, C, D, T6
ATEX/IECEx
Ex na IIC T6
防水 / 防腐蝕：Type 4XIP66
符合歐洲標準：符合 EMC 標準 2004/108/EEC
