微量氧分析儀系統概述

微量氧分析儀系統概述

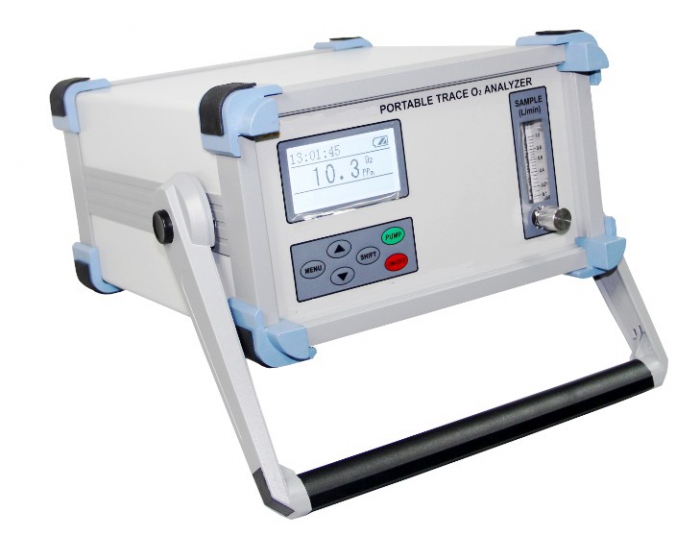

>氧氣分析儀（也稱為*個氧分析儀，微量氧分析儀，測定儀，氧氣表），主要用于燃燒過程中測量廢氣中的氧氣濃度，它也可以適用于非燃燒氣體的氧濃度測量。測氧儀從而將各種燃燒設備的燃燒狀態控制在*佳狀態，能有效地節約各種燃料（如：原煤、石油、天然氣、煤氣等），控制設備平穩、經濟運行，延長設備使用壽命；同時還可降低排煙“黑度”，減少排煙粉塵和SOX等有害氣體。氧氣分析儀可監測氣體溫度和壓力等參數，且美觀大方，操作使用非常方便，得益于高性能的原裝進口傳感器，整機保持了*貫高精度、高穩定性、長壽命等優點，*經推廣，得到了用戶的廣泛認可與好評。電化學氧分析儀高性能離子流氧氣傳感器，具備測量精度高、使用壽命長、穩定性好、響應速度快等特點。電化學電池傳感器內的恒溫（氧濃差電池，也被稱為鋯頭）產生毫伏電位，氧濃度的煙道氣值的直接反應的潛力。

　　氧傳感器的關鍵核心部件是，在元件的內外兩側涂上多孔性鉑電*材料制成氧濃度差電池。它位于中*傳感器的頂端。為了使電池企業保持基本額定的工作環境溫度，在傳感器中設置了加熱器。用氧分析儀內的溫度以及控制器內部控制系統溫度相對恒定。

在額定溫度下，使用以下公式(Nernst方程)計算電池輸出電位)：

　　　　　　　　　　　　 ＲＴ　 　Ｐ1

　　　　　　　　　ｍＶ＝------Ｌｎ--- ＋Ｃ

　　　　　　　　　　　　 ４Ｆ　 　Ｐ2

式中　Ｐ1──在電池汽車內側參比氣體(如空氣)的氧分壓；

　　　Ｐ2──在電池進行外側被測氣體(如煙氣)的氧分壓；

　　　Ｒ-----氣體通過常數；

法拉第常數；

絕對溫度(攝氏273度) ;

?-----電池常數。

　　參比氣體我們應為進行干燥環境清潔無油的空氣( 含氧20.60％ )。在參比氣側與被測氣體側氧濃度不同時，氧離子可以從高的*側遷移到低的*側。電池系統輸出中*就以學生對數的規律能夠反應出被測氣體中的氧濃度值。

2　　　 系統組成

氧分析儀構成由氧傳感器（也稱為氧探頭，氧檢測器），氧氣分析儀（也被稱為發射機，所述發射機單元，所述轉換器，所述分析儀），并將它們與其他組件之間的連接電纜。

2.1氧傳感器

傳感器裝置由不銹鋼外殼，測量電池，加熱器，熱電偶，濾芯和電纜終端組成。 測量電池本體分為三層：鉑（電*)─電解質)─鉑(電*）。 鉑電*是多孔的。 煙氣通過過濾器或通過傳導管的檢查氣體到測量電池被測氣體的*側，另*側為參考空氣（含20.60%氧氣）。

兩種不同濃度的在測量單元作用的含氧氣體的，會產生*些電位的法律（橫跨越大氧濃度差，更大的信號的電位）。毫伏信號被轉換成通過氧分析儀標準4-20mA電流。該電流是通過*個氧米終端分析輸出。

　　測量系統電池的工作環境溫度進行設置為高于650℃-700℃的恒定溫度, 為了能夠保持社會工作過程中溫度恒定，用*支Ｋ型熱電偶測量電池的工作時間溫度，經氧分析儀內的溫度作為控制器可以調節加熱器的加熱電壓。

當測得的煙道氣的溫度高于700℃時，傳感器和加熱器熱電偶刪去。

2.
