OXYMAT61氣連接和內部氣路

　　1 、樣氣路

　　所有的氣連接都是使用*個直徑為 6mm或者 1/4”的耦合器耦合在*起。選擇*種適合于樣氣入口管道和出口管道的材料。

　　應該按正常方式操作 OXYMAT61 分析儀，這樣可保證樣氣的壓力不會在分析部分積累。如果幾個分析儀以串連的方式連在*起，確保串接的分析儀在氣路上不含有限流器(排氣出口無限流)。OXYMAT61 氣路中的那些根據分析儀型號而存在的限流器，也可能不得不被移走。*個限流器只可以出現在樣氣入口管路和*個氣體分析部件之間。

　　樣氣限流器因分析部件串接而被移走之后，樣氣監測(壓力開關)就會失去作用。為了避免錯誤信息，應該使軟件配置功能中的相應信息(“樣氣流量太低”)無效。同時在這種情況下也應該注意：在對具有錯誤信息“樣氣流量”的繼電器分配是無效的。

　　如果樣氣流入到*個排氣管道中，請遵守以下幾點：· 通過使用*個盡可能短的管路或者是改用*個直徑更大的管道來將排氣路中的流量阻力保持在小值范圍內。

　　· 排氣管道必需不能快速改變壓力。如果不這樣，則需使用另外*個獨立的排氣管路或者是在分析儀和排氣路(氣動低通濾波器)之間安裝*個帶有限流器的吹掃室(>1L)

　　警告

　　對于有毒氣體或腐蝕性氣體或者是這些可以導致爆炸的氣體混合物，排氣管道必需要按對人或設備無危險和對環境無污染的方式排出氣體。

　　2、 參比氣路

　　OXYMAT61 始終都安裝有參比氣連接，連接是使用*個直徑為 6mm 或者 1/4”的耦合器來完成的。選擇*種適合于參比

　　氣入口管道和出口管道的材料。

　　如果使用 N2 和 O2 作為參比氣，那么在參比氣入口處必需要安裝*個金屬管，該管必需要盡可能的短且橫截面面積要小。

　　如果使用空氣作為參比氣，推薦在吸氣管道中安裝*個干燥機以避免在參比氣部分由于空氣濕度所引起的體積誤差。

　　當隨后將分析儀轉接到另外*個參比氣供應時，耦合器和參比氣限流器(低壓操作 0.1bar)的替換必須要由*個受過培訓的維修人員來完成。

　　3、壓力傳感器

　　OXYMAT61 分析儀具有*個用于校正壓力對測量值影響的內部壓力傳感器。

　　這個傳感器安裝在分析部分，通過使用參比氣供應來直接測量樣氣壓力。在安裝過程中，不需要對它進行深入的考慮。

　　4、氧氣處理

　　樣氣必須要經過足夠的處理以避免對它流經部件的污染和引起相關的測量誤差。

　　ULTRAMAT 6E/F 和 OXYMAT 6E/F通常在下述幾種設備之后：

　　· *個氣體取樣裝置

　　· *個氣體冷卻器

　　· *個過濾器

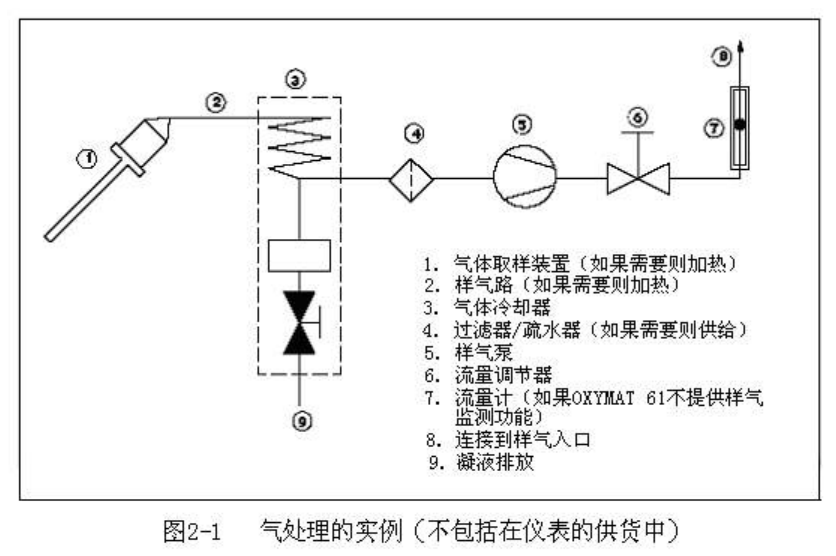

　　· *個抽氣泵(見圖2-1)

　　根據樣氣組分的變化，可能需要*些額外的設備，例如：*個清洗容器，額外的過濾器和*個壓力調節器。

　　通過使用恰當的串接吸收過濾器來將腐蝕性組分或者是那些對測量有干擾的組分除去。
